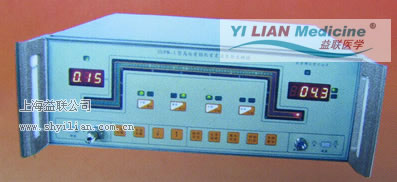

本儀器采用現代先進的單片機系統。由單片機及其附屬電路、電源、信號輸入、反饋信號輸出、人機界面及打印輸出六大部分組成。附屬電路設計精湛、可靠，用以保證單片機的工作正常、準確。信號輸入部分分為兩組，肌電、皮溫各自設計有放大器，模擬開關及A／D變換器，以保證將外部輸入的電平差別很大的肌電或皮溫信號，控制在一定的幅度范圍內，而求得大的分辨率，檢測結果準確、可靠。 通過面板可任意選擇反饋信號及反饋方式，可分別同時實時顯示肌電及皮溫生理反饋信號，顯示部分包括兩組數碼管及一條由發光二極管組成的光帶。可顯示肌電或皮溫信號及其予置電平(予置光標)，本儀器還提供一個并行打印接口，外接PP-40四色打印機。可打印出肌電、皮溫臨床所需各種數據(如基礎值、高值、低值、應激值等)，并能計算出平均值，分段平均值以及受訓者的自我控制能力的提高值，并畫出曲線。 1、三位數字顯示器：實時顯示被測者肌電值的大小變化。量程自動變換，可顯示予置值。 2、光標顯示器：同步顯示被測肌電值或皮溫值的變化以及顯示設定的予置光標。 3、四位數字顯示器：實時顯示皮溫值的升降變化并可選擇顯示‘C或F的溫度值。 4、功能選擇鍵：可循環選擇四種訓練狀態。 (?)一人肌電信號(2)一人皮溫信號(3)兩人同時各一種信號(4)一人同時肌電信號和皮溫信號。 5、緊張、放松鍵：交替選擇“緊張”或‘放松”。 6、光標分辨率選擇鍵：高分辨率為0．07，低分辨率為0．?。 7、啟動、應激選擇鍵：按動此鍵進入訓練狀態，此時電腦開始記錄肌電、皮溫信號的訓練全過程。“應激”指示：在“啟動”狀態下應激訓練時按此鍵開始應激訓練，電腦同步記錄。 8、肌電予置：設定任意值為肌電予置值。 9、皮溫予置：設定任意值為皮溫予置值。 10、反饋選擇鍵：循環選擇肌電或皮溫的光標反饋。啟動前，用來向受訓者模擬演示反饋過程，并可聽到模擬反饋聲(緊張時聲音尖細、放松時聲音動聽)。
